十字滑台的工作原理及相关应用

发布日期：2020-06-09 16:41:20 点击：223

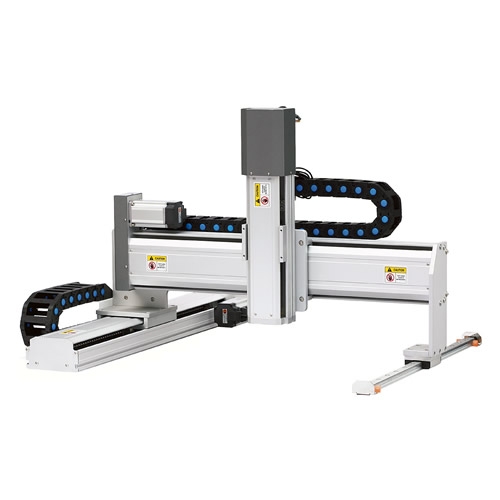

东莞市建铝机械设备有限公司带你详解十字滑台的工作原理和相关应用：十字滑台是由两组直选滑台的按照X轴方向和Y轴方向组合，通常也称为直角机器人、坐标轴滑台、XY轴滑台。工业上常常以横向表示X轴，另一个轴向就是Y轴重合时，外观上看起来是中文中的“十”字，十字滑台的名称也由此而来。

十字滑台的工作原理是通过一组直线滑台固定在另一组滑台的滑块上。例如：把X定在Y轴的滑台上，这样X轴上的滑块就是运动对象，即可由Y轴控制滑块的Y方向运动，由可以由X轴控制滑块的X方向运动，其运动方式一般由外置驱动来实现。这样就可以实现让滑块在平面坐标上完成定点运动，线性或者曲线运动。十字滑台的结构主要取决于其组成元素——直线滑台的结构。

即十字滑台的结构主要分为两种：同步带结构和丝杆结构。同步带结构：由同步带传动完成驱动。丝杆结构：由丝杆传动完成驱动。

十字滑台主要应用在自动化行业当中，分布广泛，主要集中在几大行业：医疗机械行业：检查设备、测试设备。平面处理机械行业：喷涂机械、点胶机械、涂胶机械等物流行业：货物自动分类机械、仓库管理机械等。设备改造行业：机械手设备、生产线设备。
